梳子型铝合金散热器以其独特的设计和高效的散热性能,在电子设备、LED照明、电源模块等领域得到广泛应用。随着电子设备功率密度的不断提高,散热问题成为制约设备性能的关键因素之一。本文将详细介绍梳子型铝合金散热器的设计原理、生产工艺、优势及其应用。
一、梳子型铝合金散热器的概述
梳子型铝合金散热器是一种通过挤压或加工成型的散热器,其形状类似于梳子,具有以下特点:
高效散热:通过增加散热表面积,提高散热效率。
轻量化设计:铝合金材料重量轻,便于安装和运输。
耐腐蚀性:铝合金表面易形成氧化膜,具有良好的耐腐蚀性能。
定制化灵活:可根据需求定制尺寸、形状和表面处理方案。
二、梳子型铝合金散热器的设计原理
散热片设计
散热片形状:采用梳状排列,增加散热表面积。
散热片间距:根据散热需求调整间距,优化气流通过效率。
基板设计
基板厚度:根据热源功率调整基板厚度,确保导热性能。
安装孔设计:提供标准化安装孔,便于固定和安装。
材料选择
铝合金类型:常用6063或6061铝合金,具有良好的导热性和加工性能。
热处理状态:采用T5或T6热处理,提高力学性能。
三、梳子型铝合金散热器的生产工艺

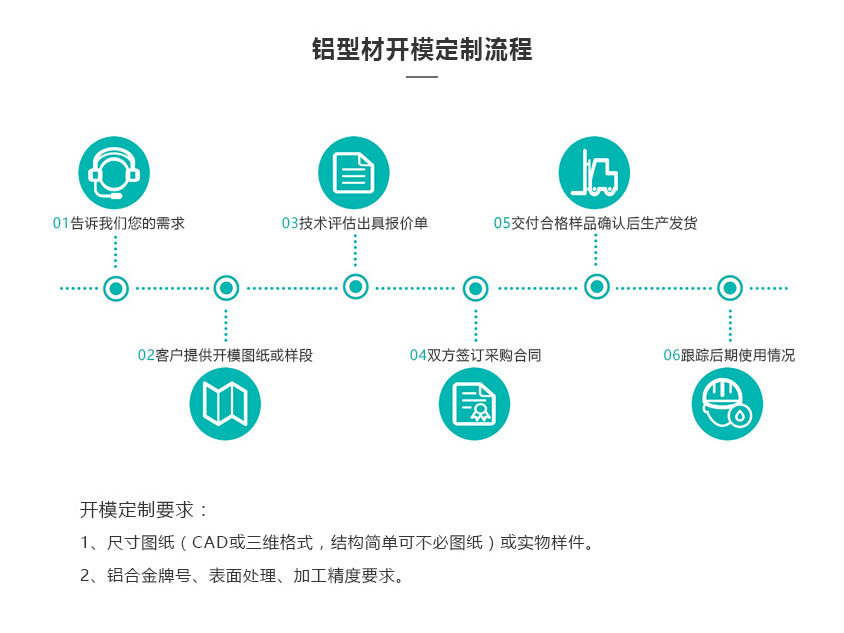

1. 模具设计与制造
模具设计:根据散热器的形状和尺寸要求设计专用模具,确保散热片间距和基板厚度。
模具制造:采用高精度数控机床加工模具,确保尺寸精度和表面光洁度。
2. 挤压成型
挤压工艺:通过挤压机将加热后的铝锭挤压成所需形状,控制挤压速度(通常为5-15 m/min)。
冷却定型:挤压后的型材通过风冷或水冷定型,防止变形和内部应力集中。
3. 表面处理
阳极氧化:在散热器表面生成氧化膜,提高耐腐蚀性和美观度。
喷涂或电泳:提供多种颜色选择,增强装饰效果。
4. 切割与加工
切割:使用高精度切断机将散热器按需求长度切割。
钻孔与铣削:加工安装孔和其他功能性结构,确保尺寸精度。
5. 质量检测
尺寸精度检测:使用卡尺、高度规等工具检测散热器尺寸精度。
散热性能测试:通过热阻测试评估散热器的散热效率。
四、梳子型铝合金散热器的优势
高效散热:通过增加散热表面积,显著提高散热效率。
轻量化设计:铝合金材料重量轻,便于安装和运输。
耐腐蚀性:表面氧化膜具有良好的耐腐蚀性能,适用于多种环境。
定制化灵活:可根据需求定制尺寸、形状和表面处理方案。
环保可持续:铝合金材料可回收利用,符合绿色环保要求。
五、梳子型铝合金散热器的应用领域
电子设备:用于CPU、GPU、电源模块等散热。
LED照明:用于LED灯散热,延长灯具使用寿命。
工业控制:用于变频器、伺服驱动器等散热。
通信设备:用于基站、交换机等散热。
新能源领域:用于太阳能逆变器、储能设备等散热。
六、常见问题与解决方案
问题 | 原因分析 | 解决方案 |
---|---|---|
散热效率不足 | 散热片设计不合理 | 优化散热片形状和间距 |
散热器尺寸不达标 | 模具设计或挤压工艺不当 | 优化模具设计,调整挤压参数 |
表面划痕 | 搬运或加工过程中损伤 | 加强操作规范,使用防护措施 |
安装困难 | 孔位尺寸精度不足 | 提高加工精度,优化结构设计 |
七、总结
梳子型铝合金散热器以其高效散热、轻量化设计和定制化灵活的特性,成为电子设备和工业控制领域的理想选择。本文详细解析了梳子型铝合金散热器的设计原理、生产工艺、优势及应用。
